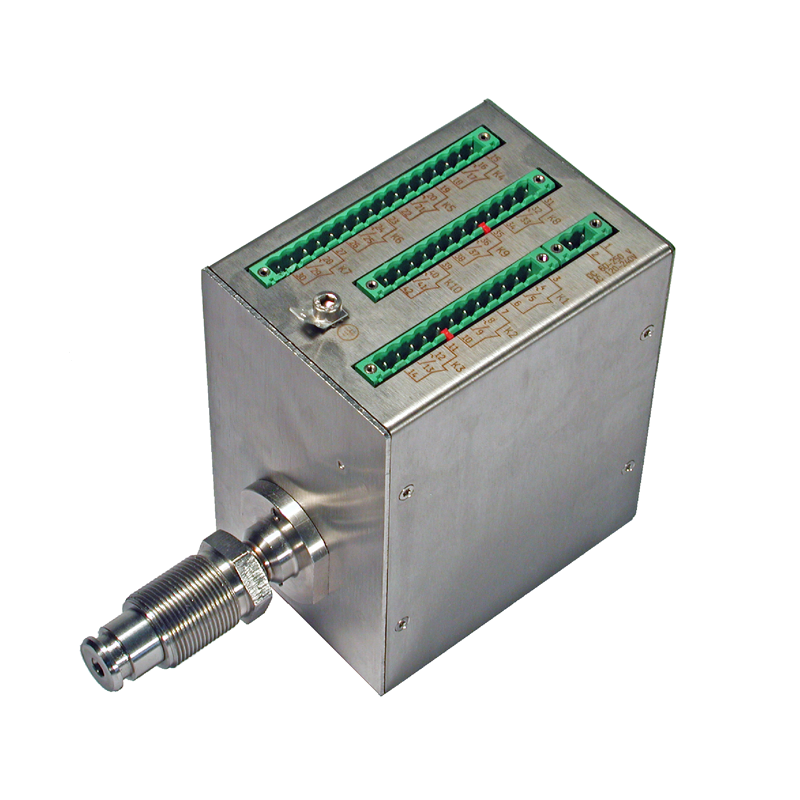

PSP-400
电子液压压力开关

电子液压压力开关PSP-400适用于各种需要液压监控的场合，特别是液压驱动的高电压断路器。

PSP-400运用智能微型处理器集成电路，并且采用了钢薄膜基多晶硅原理的高可靠性、高精密压力传感器和自诊断系统以满足最高安全性的应用需求，其设计使用寿命超过30年。即使在传感器、控制电路（包括微处理器、内存、A/D电路和DC/DC电源转换单元等）、甚至继电器自身意外故障时，输出接点也不可能发生误动作。

销售：Jerry Zhu
电话：189 1527 8327

邮件咨询资料下载

应用

PSP- 400适用各种需要液压监控的应用场合对于使用液压机构驱动的高压断路器，实现油泵控制及启动、关闭各种开关联锁和发出报警信号。

产品介绍技术参数

产品特性

1、压力范围：0…400bar/5800psi

2、通过RS-232数据端口读取压力值

3、提供7或10个用户自定义的压力阈值

4、可使用个人电脑修改控制压力设定

5、极其坚固耐用，超长使用寿命

产品简述

PSP- 400 运用智能微型处理器集成电路，并且采用了钢薄膜基多晶硅原理的高可靠性、高精密压力传感器和自诊断系统以满足最高安全性的应用需求，其设计使用寿命超过30年。即使在传感器、控制电路（包括微处理器、内存、A/D电路和DC/DC电源转换单元等）、甚至继电器自身意外故障时，输出接点也不可能发生误动作。

装置可通过 RS- 232 端口连接至个人桌面或笔记本电脑，读取实时压力值并编程设定所有的压力控制阈值。即使发生意外的断电故障，所有设定参数都不会丢失。

压力控制信号通过7或10组一常开一常闭（NC/NO）无源干接点输出。用户可自定义其中一组接点作为装置故障信号输出。

装置通电后，可通过本体上的LED指示灯确认其运行状态

● 绿灯亮正常工作

● 红灯亮压力越限

可提供内置冗余电源的型号，由两套互为独立的电源供给对应的传感器、控制电路和继电器工作。

测量范围		电气参数
压力范围	0…400 bar/0…5802psi	工作电源	60…250VDC；120…240VAC
过载压力	600bar/8702psi	导线连接形式	IEC 60947 Ph önix Combicon端子最大可接线芯2.5mm2
		电接点负载能力感性（阻性）	DC 250V, 0.28(0.4)A DC 220V, 0.3(0.45)A DC 125V, 0.5(0.7)A DC 110V, 0.56(0.8) A DC 60V, 4.2(6)A DC 48V, 5.6(8)A
精度		通信
线性误差	< 0.2%FS	数据接口形式	RJ45
回程误差	< 0.05%FS	通信附件	数据转换器A型 RJ45/RS2 32 数据转换器B型 RJ45/RS 485
温度零点偏移	< 0.02%FS/K
温度量程偏移	< 0.01%FS/K
长期稳定性	< 0.1%FS
运行、储存及运输环境指标
工作温度	- 40…+70℃/- 40…+158℉	绝缘测试	IEC 61180- 1: 5kV, 50Hz
储存温度	- 50… +70℃/- 58…+158℉	抗振荡	IEC 61000- 4- 12 : 100kV, 1MHz
静电释放	IEC 61000- 4- 2 Class 2	抗正弦振荡	IEC 60068- 2- 6: 10- 150Hz, 2 g
高频辐射	IEC 61000- 4- 3 Class 3	抗振性能	IEC 60068- 2- 2 7: ±10g, ±1mm
脉冲群	IEC 61000- 4- 4 Class 3	耐地震性能	IEC 60068- 2- 3 : 1.6- 3 5Hz 4mm/1g
浪涌冲击	IEC 60255- 5: 5kV, 1.2 /50μs	防护等级IEC 60947	IP20
电气抗干扰	IEC 61000- 4- 6 Class 3
机械参数
外壳及压力接头材质	不锈钢	压力接头规格	M26×1.5，可按用户需求定制
重量	约1500g	订货型号	PSP- 400- 07 PSP- 400- 10 PSP- 400- 07R
